Vista da avenida Cotovia com destaque para o acesso pela mesma via. O elemento vazado, metálico, serve como suporte de comunicar visual a respeito das lojas presentes, e se continuado para as janelas pode servir de brise.

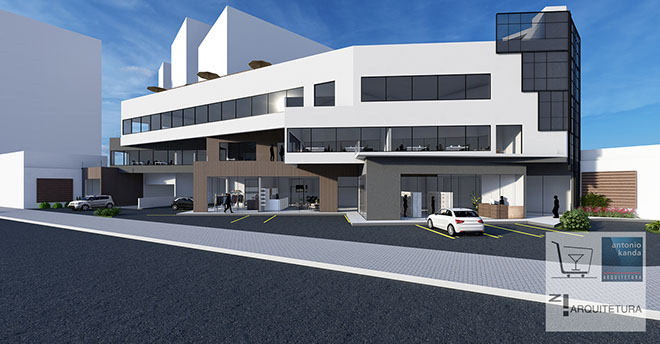

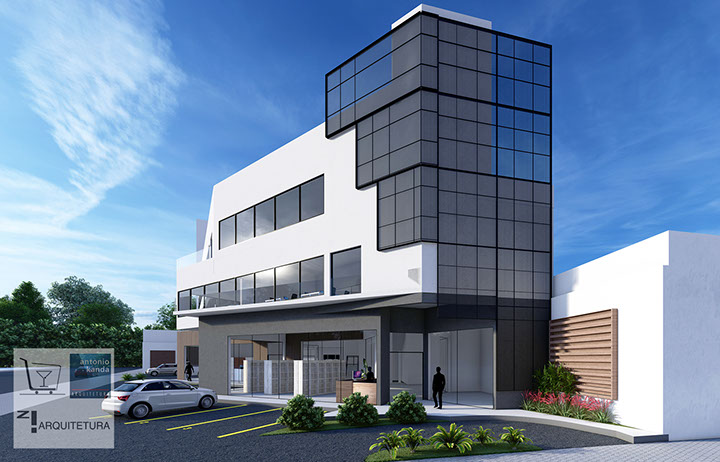

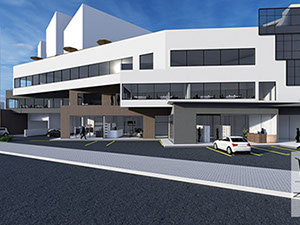

Vista seguinte, já na Avenida Santo Amaro, onde pode-se observar o jogo de luz e sombra entre os pavimentos e suas projeções.

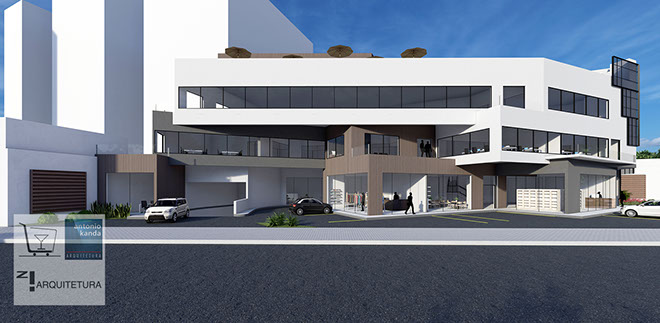

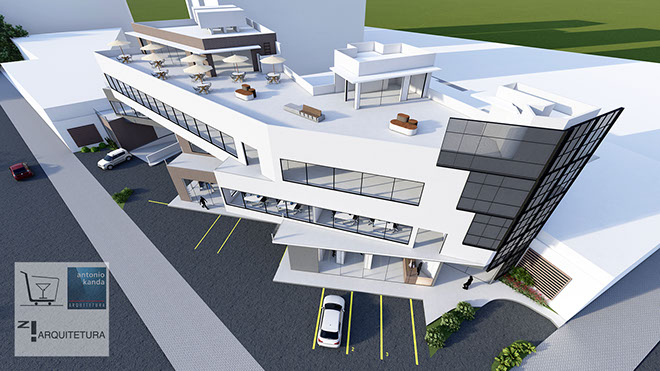

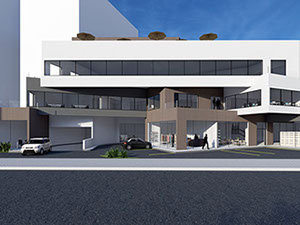

Imagem mostrando a face da Av. Santo Amaro por completo, novamente enfatizando o jogo dos volumes dos três pavimentos.

Este edifício proposto conta com um acesso especial, que leva a um ponto importante da proposta.

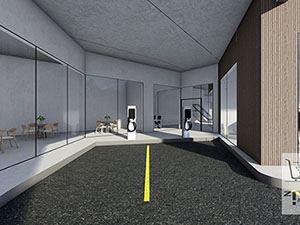

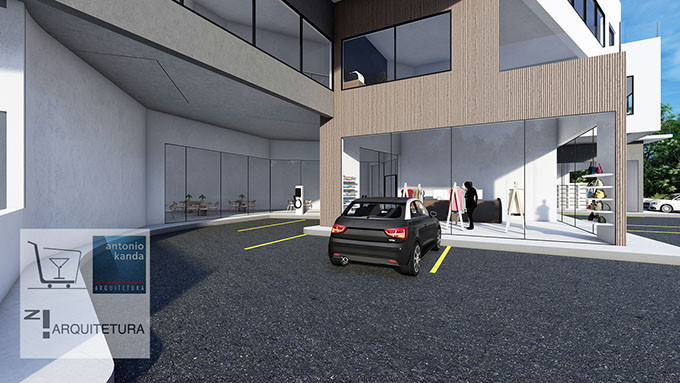

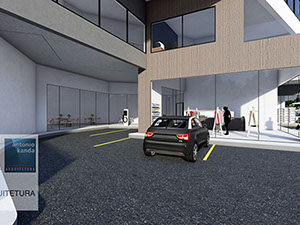

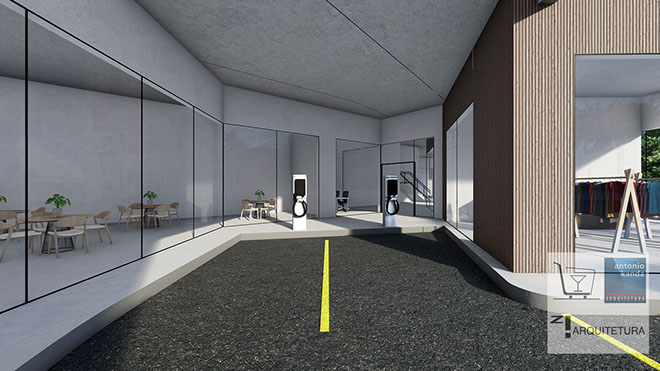

Nesta imagem vemos um dos usos mais atratores da proposta, pontos de recarga VE (Veículo Elétrico) de alta potência, dois pontos bem visíveis para atrair muitos dos usuários de carros elétricos, algo que está em crescimento no mercado.

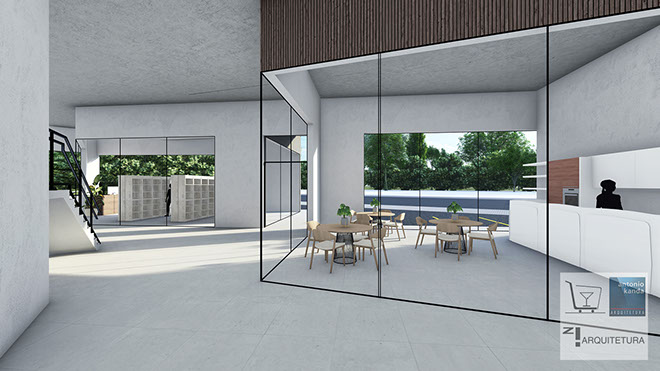

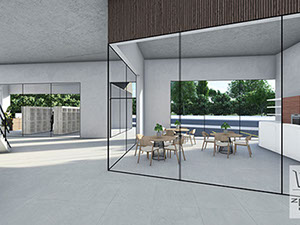

Vista interna, a proposta é de espaço amplo e transparente, promovendo a conexão dos usos e lojas, e mesmo conexão com a cidade.

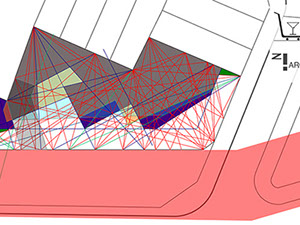

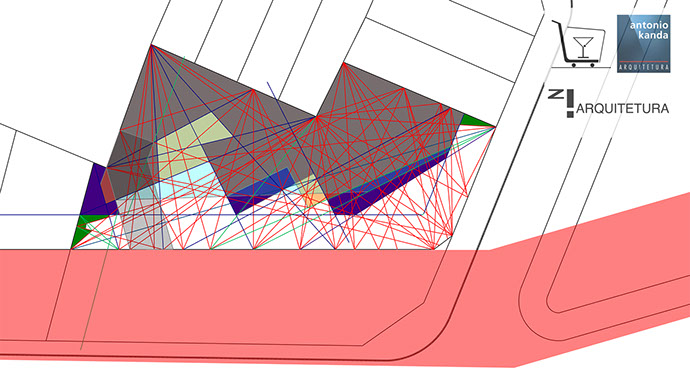

Aqui nesta imagem mostramos um pouco do processo de desenvolvimento do projeto. As linhas, ou eixos, conectam os pontos do terreno e as visuais pelas avenidas. Destaque para a linha roxa que conecta a diagonal que liga as duas vias através do terreno.

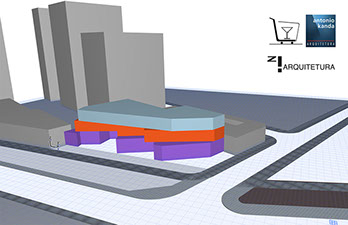

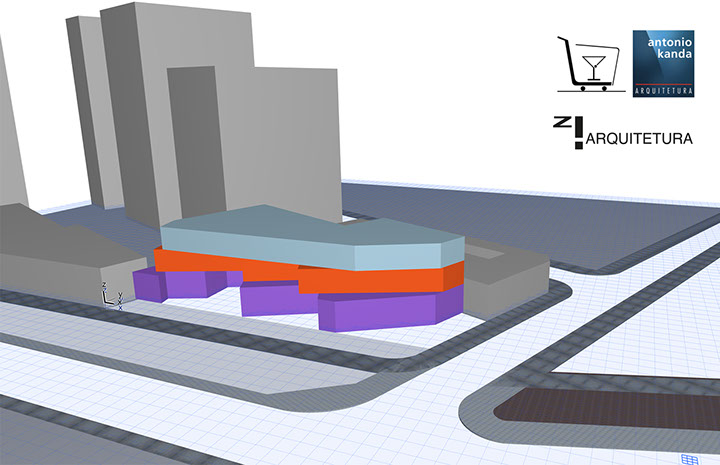

E aqui temos a volumetria da forma extraída dos eixos. O volume roxo é mais recortado, pois assim se torna mais convidativo aos clientes do shopping. O volume vermelho realiza uma transição do volume receptivo, roxo, para o volume destinado a uso intensivo. Por fim o volume cinza, este destinado a usos como serviços e mesmo academias, pois usam espaços amplos, sem recortes.

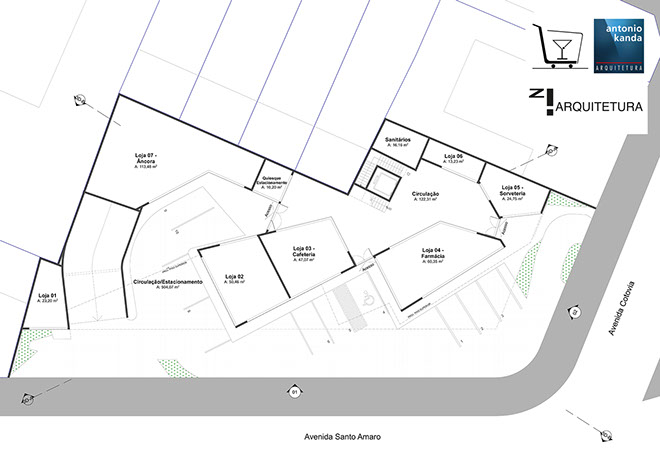

Planta de implantação com pavimento térreo.

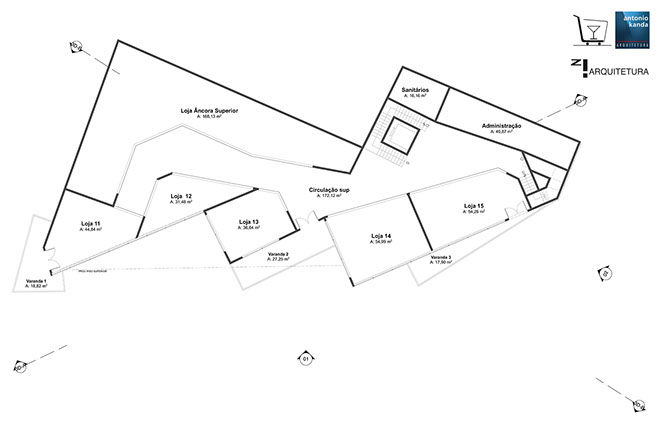

Planta do primeiro pavimento.

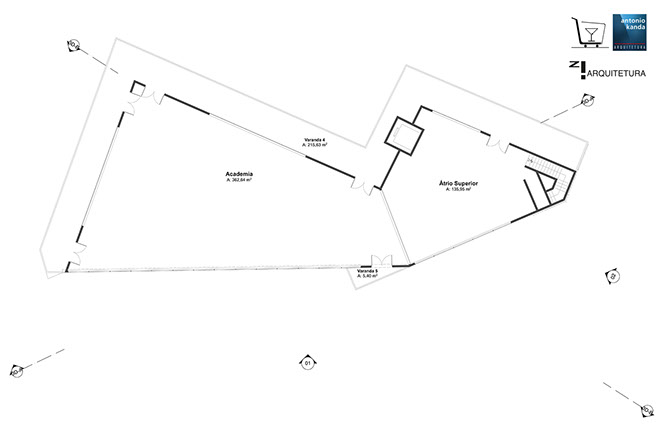

Planta do segundo pavimento, espaço de academia com direito a área externa para atividades correlatas, corrida, por exemplo.

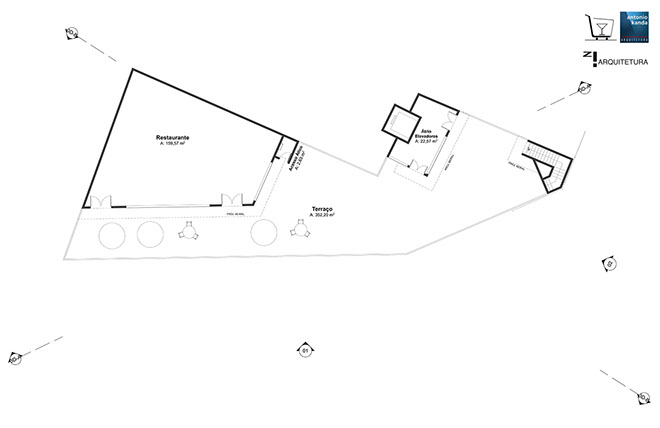

Planta do Terraço, espaço de lazer e alimentação.

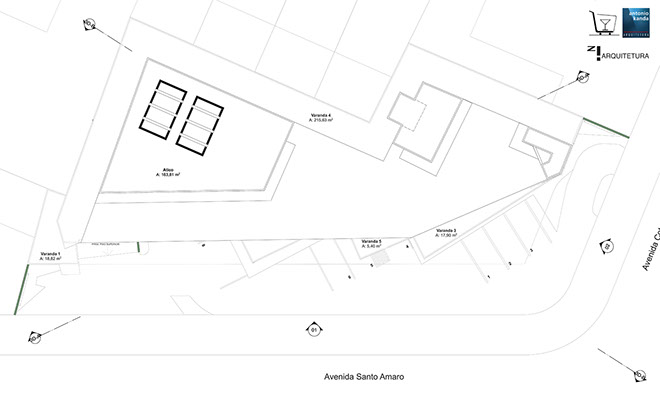

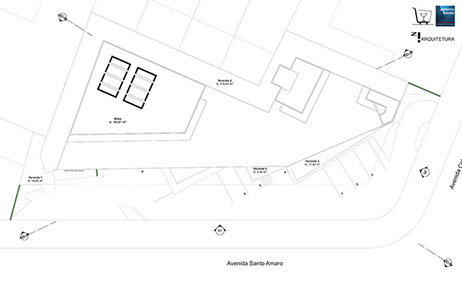

Planta de implantação com cobertura.

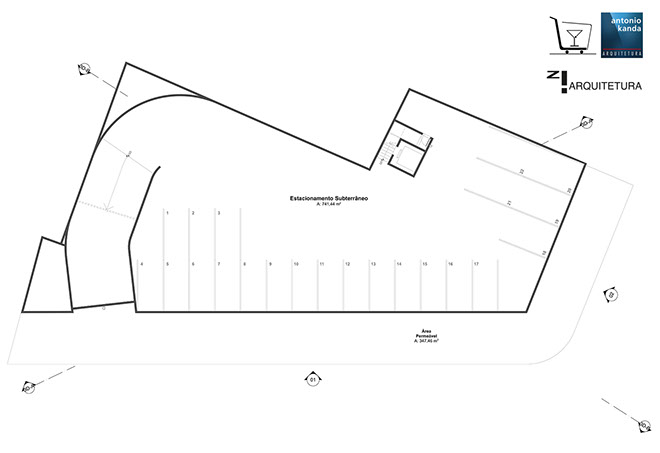

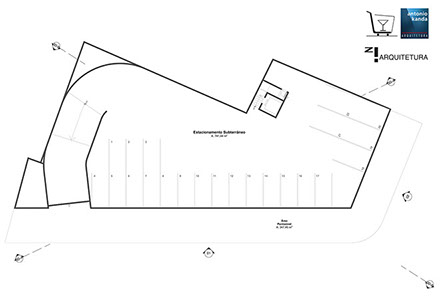

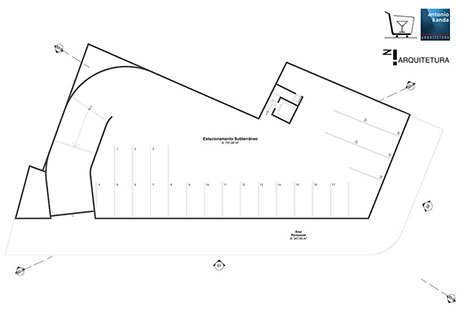

Planta do sub-solo, estacionamentos e possíveis pontos de recarga VE de baixa e média potência.

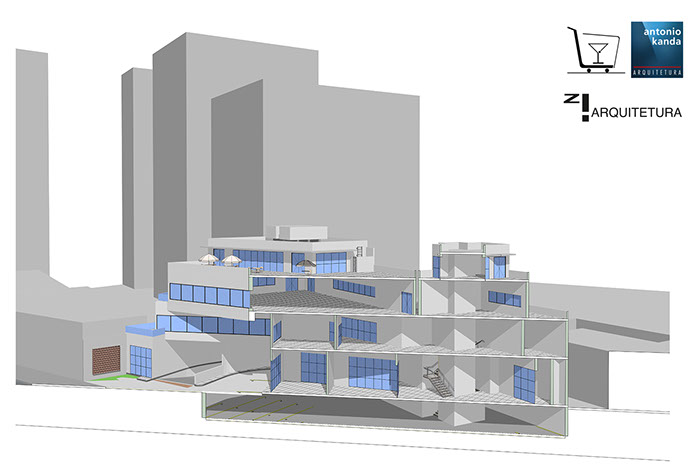

Corte tridimensional AA.

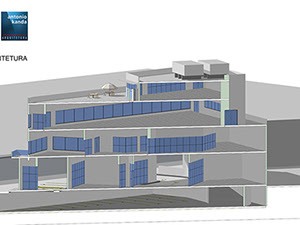

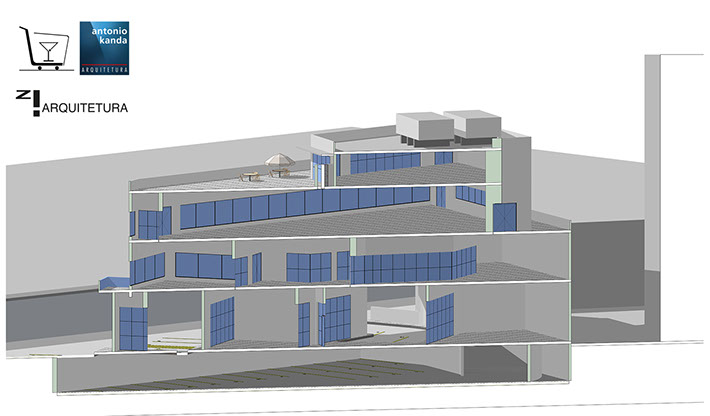

Corte tridimensional BB.

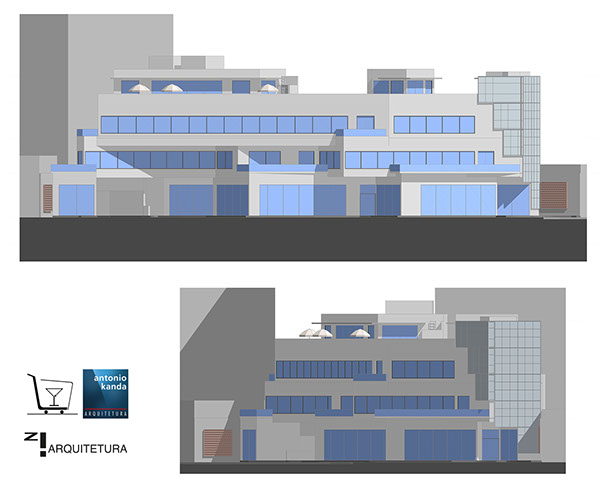

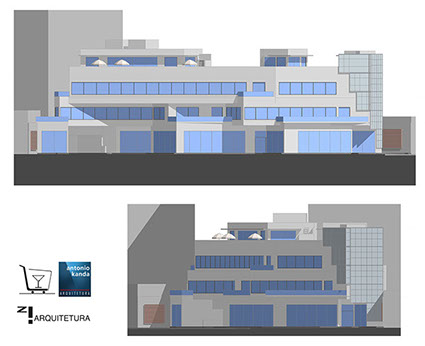

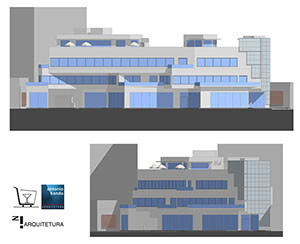

Fachadas ou Elevações, acima a vista da Avenida Santo Amaro, abaixo a vista da avenida Cotovia.

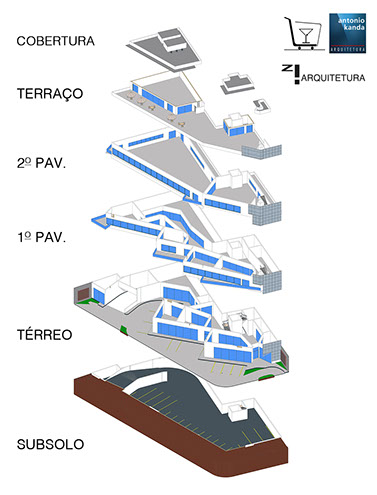

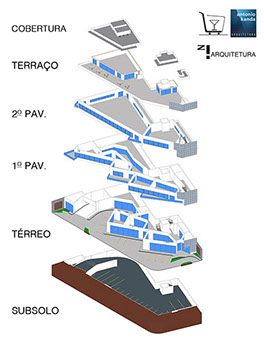

Diagrama explodido, no qual os espaços podem ser vistos sobrepondo-se sobre os outros. Assim pode-se observar a dinâmica dos usos e funções propostos para o centro comercial.
